智能功率器件是一种集成了功率输出单元、传感模块、驱动电路、保护机制及自诊断功能的高集成度电子元件。这种创新型器件通过内置多重电路系统，能够自主执行复杂的功率调控任务，从而显著简化整体系统设计，并赋予设备智能化控制特性。

该器件具备完善的保护功能体系，包括：

电源异常防护（欠压/过压）

电流异常管理（过流/短路保护）

热安全管理（过热保护）

输出特性优化（电压过冲抑制/瞬态电流限制）

系统安全机制（软启动/最大功率限制）

通过这种高度集成化的设计，智能功率器件能有效提升电力电子系统的运行稳定性和工作可靠性，同时降低外围电路的复杂度。其智能化特性主要体现在自动故障检测、实时保护响应以及自主功率调节等方面。

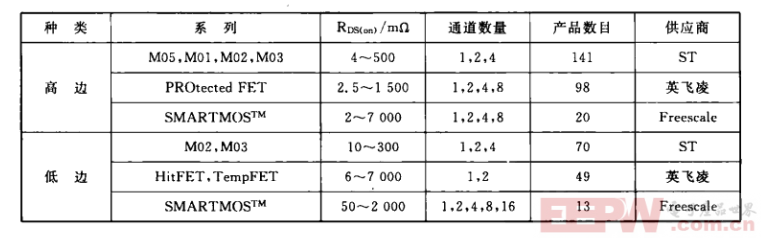

智能功率集成电路的种类很多,一般分为高边开关和低边开关,供应商主要有ST、英飞凌和Freescale,如下表所示：

随着半导体技术的进步，芯片集成度持续提升。当前行业主流趋势是将各类集成开关功能整合至单一芯片，其中车门模块驱动器是这一趋势的典型代表。以ST公司的L9950/L9953/L9954系列和英飞凌TLE8201为代表的芯片，已能实现除电动车窗控制外的车门系统全功能集成。

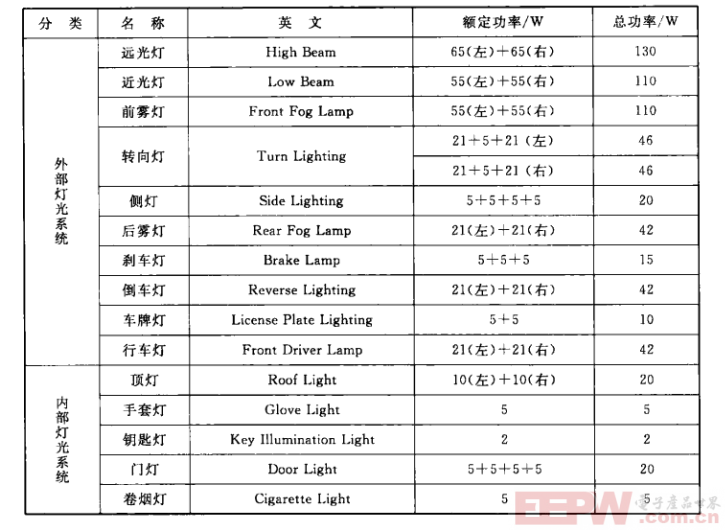

在汽车照明系统领域，智能功率开关得到广泛应用，涵盖车内外照明控制。各整车厂商的灯泡功率配置存在差异化设计，具体参数可参考表8.4的典型配置方案，其系统架构示意图详见图8.2。这种高度集成的解决方案显著提升了汽车电子系统的可靠性和空间利用率。已经使用在前大灯中。在这一领域,英飞凌有BCR系列、基本LED系列(如TLE4240),还有功率LED系列 TLD5085;ST公司有VIPOWER系列的可驱动 LED的高边开关。

功率开关的功耗分析

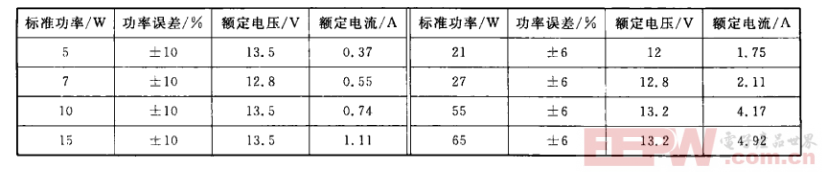

需要注意:灯泡的额定功率是在额定电压下所取得的,随着电压的变化,额定电流也会存在一定的变化,并且其存在一-定功率上的误差。下表将所有的不同功率规格的灯泡额定电压罗列出来,这些数据对于运算将起到非常关键的作用。

灯泡电流包括稳态电流与冲击电流两种。稳态电流是指灯丝的温度处在一个较为恒定状态下灯泡的电流;冲击电流一般是指灯丝处于初始温度下电阻非常小时的上电电流。这两个

电流都对后续的选型有着重要的参考意义。

① 稳态电流:灯泡的数据一般给出额定功率和额定电压,但是稳态电流是随着电压的变化而变化的。汽车的电压存在很大的波动范围,因此电灯的实际功率也是随之变化的,这个过程是非线性的。

②冲击电流:当灯丝温度较低时,电阻远小于正常工作时,因此等效电阻较小。一般而言,冲击电流是稳态电流的10~15倍,持续时间往往可以达到20ms左右。

用智能功率开关驱动灯泡需要仔细核对其最大限制电流,如果选择的最大限制电流过小

①当VBTr=13.5V,TMB=25℃:在电池正常电压和常温下,驱动芯片的限流数值必须比灯泡冲击电流的峰值大,否则将造成正常启动有问题。

②当VBATT=16 V,TAM=-40℃:此时灯泡的冲击电流特别大,一般驱动芯片需要通过限流的方式进行控制输出,此时一般超过其本身的电流限值。在介绍MOSFET的功耗时,大致介绍了其功耗的计算方法。智能功率开关的功耗分析有其特殊性,需要在原有的基础上进行调整。

如果以上的措施出现了一定的问题,则可以采取一些改进的措施:

①对于较大功率的智能功率开关元件,可考虑采用内部的铝散热片,增大其散热功率

②调整器件的型号,关键增加其允许运行的温度范围,特别是芯片内部热保护的温度。

③ 对散热方式进行改进,可以在M()S管紧贴印制电路板的一侧,增加敷铜的面积和增加散热孔以减少热阻;如果实在超过设计许可,可以采用低热阻同引脚(PintoPin)芯片的替换。

1. 功率开关的主要功耗来源

在汽车电子（如BMS、电机驱动、DC-DC转换器等）中，功率开关（MOSFET/IGBT）的功耗主要包括：

导通损耗（Conduction Loss）

Pcond=IRMS2×RDS(on)Pcond=IRMS2×RDS(on) （MOSFET）

Pcond=Iavg×VCE(sat)Pcond=Iavg×VCE(sat) （IGBT）

注： RDS(on)RDS(on) 随温度升高而增大，需考虑车载环境温度影响。

开关损耗（Switching Loss）

Psw=12×VDS×ID×(tr+tf)×fswPsw=21×VDS×ID×(tr+tf)×fsw

关键因素： 开关频率（fswfsw）、栅极驱动能力、器件结电容（Ciss,CossCiss,Coss）。

驱动损耗（Gate Drive Loss）

Pgate=Qg×VGS×fswPgate=Qg×VGS×fsw

优化方向： 选择低栅极电荷（QgQg）器件或优化驱动电压。

反向恢复损耗（Diode Recovery Loss）

体二极管或续流二极管的反向恢复电荷（QrrQrr）导致的额外损耗。

2. 汽车电子特殊考量因素

温度影响

高温环境下（如发动机舱），RDS(on)RDS(on) 和开关损耗显著增加，需通过热仿真验证可靠性。

电压瞬态（Load Dump）

12V/24V系统需承受ISO 7637-2标准中的电压瞬态，可能增加开关应力。

EMI与效率权衡

高开关频率降低导通损耗但增加EMI风险，需优化布局和栅极电阻（RgRg）。

3. 功耗优化方法

器件选型

a.选择低 RDS(on)RDS(on) 和低 QgQg 的SiC/GaN器件（适用于高压场景如OBC）。

b.优化封装（如TO-247-4L降低寄生电感）。

控制策略：

a.软开关技术（ZVS/ZCS）降低高频开关损耗。

b.动态调整死区时间以减少体二极管导通。

热管理：

a.使用热仿真工具（如ANSYS Icepak）评估PCB散热设计。

b.增加散热片或液冷方案（大电流应用如逆变器）。

4. 实例分析（以电机驱动为例）

工况条件

VDC=48VVDC=48V, IRMS=20AIRMS=20A, fsw=20kHzfsw=20kHz, MOSFET RDS(on)=5mΩRDS(on)=5mΩ, Qg=30nCQg=30nC

计算总损耗

Pcond=202×0.005=2WPcond=202×0.005=2W

Psw=0.5×48×20×(50ns+50ns)×20k=0.96WPsw=0.5×48×20×(50ns+50ns)×20k=0.96W

Pgate=30n×12V×20k=7.2mWPgate=30n×12V×20k=7.2mW

总损耗 ≈ 3W（需叠加温度降额）

5. 工具与标准推荐

仿真工具：LTspice（开关行为建模），PLECS（系统级效率分析）

测试标准：AEC-Q101（车规器件认证），ISO 16750（电源可靠性测试）

6. 未来趋势

宽禁带器件应用：SiC/GaN在800V平台中的效率优势（降低50%以上开关损耗）。

集成化设计：将驱动与开关集成（如智能功率模块IPM），减少寄生参数。

如果需要更具体的某类应用（如车载充电机OBC或EPS系统）的功耗分析，可进一步补充细节
